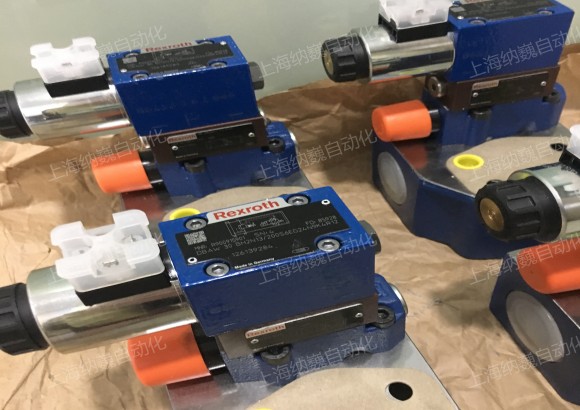

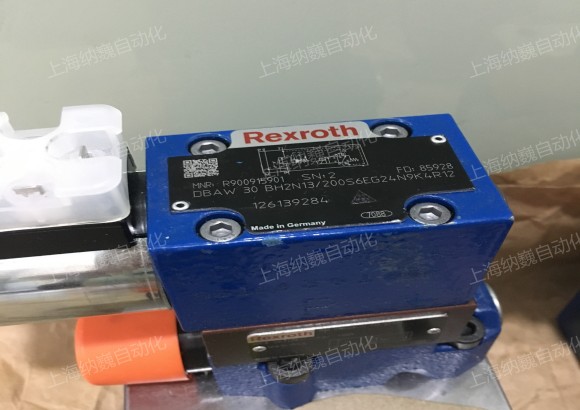

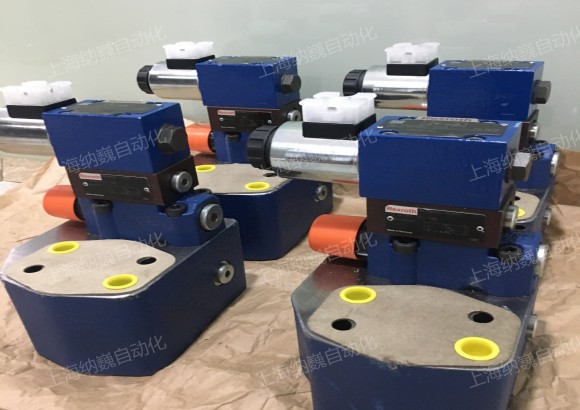

德国Rexroth力士乐泵安全阀块，R900915901，DBAW 30 BH2N1X/200S6EG24N9K4R12

特征：

泵的无压力起动和循环

用于直接安装在泵的 SAE 压力接口上

压力可迅速增大

用于压力调节的 4 种调整类型，可选

• 旋钮

• 六角套筒和保护帽

• 带刻度可锁定旋钮

• 带刻度旋钮

5 个压力等级，可选

通过顶装方向阀的电磁线圈操作卸载

集成的单向阀，可选

换向冲击衰减，可选

产品说明：

DBAW 型号的泵安全块是集成到油路块中的先导式溢流阀，可直接安装在泵的 SAE 压力油口上。

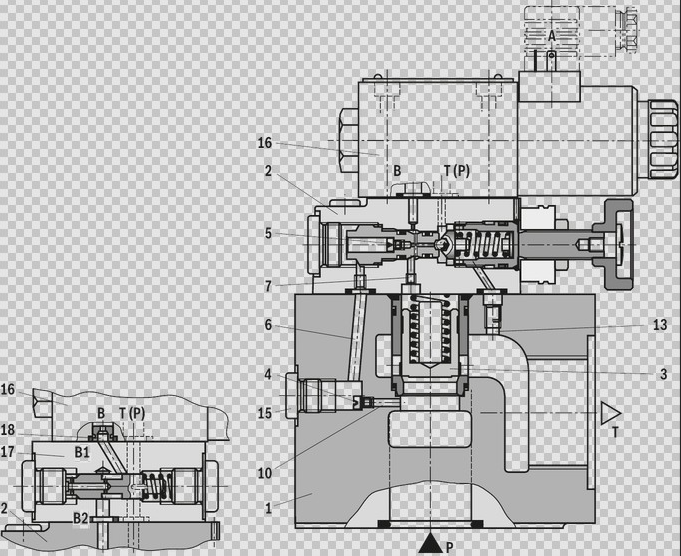

这些阀用于限制工作压力。泵安全块 (DBAW) 主要由阀组 (1)、主阀心 (3) 和带调整类型的、用于压力调节的先导控制阀 (2) 组成。阀体具有油口 P（用于液压油的输入）和油口 P1（用于液压油的输出）。这两个油口之间的通孔支路中有一个主阀心。该主阀心打开时，即会连接到油口 T（油箱管路）。

泵安全块型号 DBAW...

此外，可通过控制顶装方向阀 (16) 将其从压力限制功能切换至卸压油路。因此，泵可以卸压启动。

图示：方向阀已打开

带换向冲击衰减 （叠加阀板）的泵安全块， 型号 DBAW…S6E...R12 和 型号 DBAW…S6SM...B12

通过换向冲击衰减阀 (17) 可延迟打开从 B2 到 B1 或从 P2 到 P1 的连接。从而避免了回油管路中的压力峰值和降压冲击噪音。该阀安装在先导控制阀 (2) 和方向阀 (16) 之间。

衰减程度（降压冲击）取决于喷嘴 (18) 的规格。默认情况下，安装 Ø1.2 mm喷嘴（订货代码 ..R12.. 或 ..B12..）。

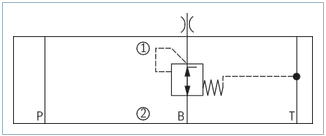

型号 DBAW…S6E...R12

型号 DBAW…S6SM...B12
